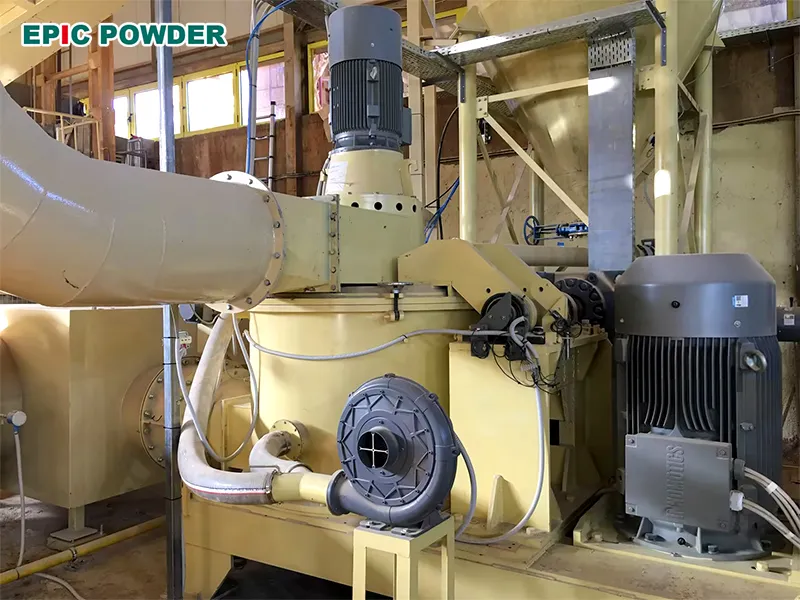

La conveniencia de actualizar de un molino Raymond a un molino clasificador de aire no es universal. Depende completamente de los grados de carbonato de calcio que se produzcan y de los mercados a los que se dirija la empresa. Para carbonato de calcio granulado grueso de grado de construcción (75-180 micras), un molino Raymond sigue siendo una opción razonable. Sin embargo, para carbonato de calcio granulado fino (D50, 5-20 micras) destinado a pinturas, selladores, recubrimientos de papel y plásticos de alta calidad, las limitaciones del molino Raymond en cuanto a finura, control de la distribución del tamaño de partícula y contaminación lo convierten en la herramienta inadecuada. Estas limitaciones tienen un costo directo en términos de productos que no se pueden fabricar y mercados a los que no se puede acceder.
Este artículo relaciona los grados de GCC con los equipos que los producen, explica dónde termina el molino Raymond y comienza el molino clasificador neumático, y proporciona datos de producción reales de plantas de GCC que han realizado la transición. El enfoque se centra en los requisitos técnicos y de mercado específicos del carbonato de calcio, no en el procesamiento general de polvo fino.
El mercado del CCG: por qué el grado determina la molienda adecuada.
El carbonato de calcio molido se comercializa en una amplia gama de mercados a precios muy diversos. La finura y la especificación de distribución del tamaño de partícula (PSD) que exige cada mercado determinan qué tecnología de molienda es la adecuada y cuál no.
| Segmento de mercado del CCG | D50 típico | D97 típico | Tecnología Right Mill |
| Relleno de construcción, masilla | 30-75 µm | 100-200 µm | Molino Raymond: adecuado para esta finura. |
| Relleno de caucho (estándar) | 10-25 µm | 35-60 µm | Molino Raymond con clasificador externo; límite |
| Compuestos plásticos (premium) | 5-12 µm | 18-30 µm | Se requiere ACM: el molino Raymond no puede soportar este D97. |
| Relleno para pinturas y revestimientos | 3-8 µm | 12-22 µm | Se requiere ACM: la separación entre apoyos es esencial para el brillo. |
| Relleno y recubrimiento de papel | 2-5 µm | 8-15 µm | Se requiere ACM: el molino Raymond no puede alcanzar esta finura. |
| Relleno adhesivo y sellador | 4-10 µm | 15-25 µm | Se prefiere ACM: la baja contaminación es fundamental para los selladores blancos. |
| Alimentos y productos farmacéuticos | 3-8 µm | 12-20 µm | ACM con revestimiento cerámico: límite estricto de contaminación por metales. |
La tendencia es clara: los molinos Raymond son adecuados para la mitad inferior del mercado de los países del Consejo de Cooperación del Golfo (CCG). Los molinos clasificadores de aire son la tecnología clave para la mitad superior, donde los productores obtienen ingresos significativamente mayores por tonelada. Una planta de los CCG que produce D50 de 5 a 8 micras para pinturas y recubrimientos de alta calidad recibe aproximadamente de 3 a 5 veces el precio por tonelada de una que produce D50 de 30 a 50 micras para relleno de construcción. La diferencia en el costo de capital entre ambos tipos de molinos se recupera rápidamente cuando la diferencia en el valor del producto es tan grande.
Donde el molino Raymond deja de funcionar para GCC
El techo de la exquisitez
El límite superior práctico de un molino Raymond para el carbonato de calcio es de aproximadamente 600 mallas, lo que corresponde a un D97 de alrededor de 25 micras. Con esta finura, el rendimiento ya se ha reducido a una fracción de la capacidad nominal del molino y la distribución del tamaño de partícula del producto es amplia: una cola gruesa significativa se extiende mucho más allá de las 25 micras. Lograr un D97 consistentemente inferior a 20 micras no es práctico en un molino Raymond a escala de producción.
Para los grados GCC que alcanzan precios elevados (pintura, papel, sellador), el requisito típico de D97 es de 12 a 22 micras, con un rango estrecho. Estas son especificaciones que un molino Raymond simplemente no puede cumplir de manera confiable, independientemente de cómo esté configurado el clasificador externo. La limitación fundamental es el mecanismo de molienda: la compresión de los anillos de rodillos genera partículas en un amplio rango de tamaños, y la cola gruesa no se puede eliminar solo con la clasificación posterior sin recircular grandes volúmenes de material y reducir el rendimiento a niveles antieconómicos.
El problema de la forma de las partículas para aplicaciones de GCC
El mecanismo de fractura por rodillos de un molino Raymond produce partículas planas y laminares de carbonato de calcio. Para el carbonato de calcio granulado (GCC) de grado de construcción, la forma de las partículas no es importante. Para aplicaciones de alta gama, sí lo es.
En la composición de plásticos, las partículas planas se alinean durante el procesamiento y crean propiedades mecánicas anisotrópicas: el plástico es más rígido en una dirección que en otra. En las formulaciones de pintura, las partículas planas aumentan la demanda de resina debido a que su alta relación superficie-volumen requiere más aglutinante para humedecer todas las superficies. En los selladores, las partículas planas pueden reducir la recuperación elástica del compuesto curado. La molienda por impacto predominante en un molino clasificador de aire produce partículas poliédricas más equiaxiales que ofrecen un mejor rendimiento en todas estas aplicaciones: requieren menos aglutinante, producen propiedades mecánicas más isotrópicas y mejoran la fluidez del compuesto sin curar.
Contaminación por metales: un aspecto crítico para las aplicaciones de GCC blanco.
El contacto directo entre los rodillos y los anillos de un molino Raymond genera residuos de desgaste que contienen hierro y que contaminan el producto. En el caso del GCC de grado de construcción, esta contaminación es irrelevante. Sin embargo, para el GCC blanco utilizado en pinturas, selladores y aplicaciones alimentarias de alta gama, la contaminación por hierro provoca una reducción del brillo y decoloración del producto. Los compradores de GCC blanco de alta gama especifican el brillo como parámetro de calidad principal (generalmente superior a 93-96 GE) y límites de contenido de hierro en la materia prima. Cumplir con estas especificaciones en un molino Raymond requiere un procesamiento posterior extenso (separación magnética, flotación) que aumenta el costo y la complejidad.
Un molino clasificador de aire con revestimiento cerámico elimina por completo la vía de contaminación durante la molienda. Las superficies de desgaste son de cerámica de alúmina o carburo de silicio, materiales que no introducen hierro. Combinado con la separación magnética estándar de la alimentación de piedra caliza, un ACM ofrece de forma consistente los niveles de blancura que exigen los mercados de carbón blanco premium del CCG sin necesidad de purificación adicional.
El argumento económico: energía, desgaste y acceso al mercado.
Energía específica: La diferencia de costos continua
Para GCC a D50 de 8 a 15 micras, un molino clasificador de aire utiliza aproximadamente entre 25 y 351 TP3T menos energía específica (kWh por tonelada) que un molino Raymond combinado con un clasificador externo para el mismo objetivo de finura. El ahorro se debe a la clasificación integrada del ACM: las partículas salen del circuito en cuanto alcanzan el tamaño objetivo, en lugar de seguir recibiendo energía de molienda en el molino. El clasificador externo, su ventilador y sus conductos, que requiere un molino Raymond, también se eliminan, reduciendo así su consumo energético en el circuito.
En una planta de GCC que produce 5 toneladas por hora de producto D50 de 10 micras y opera 7000 horas al año, un ahorro energético de 30% a 60 kWh por tonelada representa aproximadamente 630 000 kWh al año. A $0,09 por kWh, esto supone un ahorro de alrededor de $56 700 al año solo en energía, lo cual es significativo en relación con la diferencia de coste de capital entre los dos tipos de molinos.
Piezas de desgaste: La diferencia de costos ocultos
El reemplazo de rodillos y anillos en molinos Raymond representa el mayor costo de mantenimiento en la mayoría de las operaciones de molinos Raymond en GCC. El contacto directo metal con metal bajo alta presión de resorte provoca un rápido desgaste en ambos componentes. El reemplazo suele ser necesario cada 3 a 6 meses para la piedra caliza de dureza media, requiere de 2 a 3 días de parada de producción cada vez e implica componentes pesados que requieren manipulación especializada. El costo directo de las piezas de repuesto, la pérdida de producción durante la parada y la mano de obra son considerables.
Las piezas de desgaste de un molino clasificador neumático (revestimientos de impacto, rueda clasificadora) duran mucho más porque no hay contacto metal con metal. El mecanismo de desgaste es el impacto de partículas de caliza sobre la superficie del revestimiento, lo que es mucho más suave que la molienda metal con metal de los anillos de rodillos. Los intervalos de reemplazo de las piezas de desgaste son comunes entre 12 y 24 meses para el procesamiento de carbonato de calcio en un molino clasificador neumático, en comparación con los 3 a 6 meses de un molino Raymond. El resultado es menos paradas, menor costo anual de repuestos y una programación de mantenimiento más predecible.
Datos reales de plantas del CCG
ESTUDIO DE CASO 1
Plásticos y GCC de grado pictórico: Transición de Raymond Mill a ACM a D50 10 micras
La situación
Un productor de GCC que abastecía tanto al mercado de compuestos plásticos (D50 12 micras) como al de pinturas (D50 8 micras) operaba dos molinos Raymond con clasificadores externos. Su consumo energético específico superaba sistemáticamente los 95 kWh por tonelada en la especificación para pintura. Los juegos de rodillos y anillos requerían reemplazo cada 3-4 meses en ambos molinos, con paradas de 2 días cada vez; aproximadamente 6-8 paradas al año en ambos molinos, lo que suponía una pérdida de producción de 12-16 días anuales. La contaminación por hierro derivada del desgaste de los rodillos provocaba fallos intermitentes de blancura en los lotes de GCC blanco destinados a clientes de pintura premium, lo que resultaba en el rechazo de lotes y su reprocesamiento.
El interruptor
EPIC Powder Machinery sustituyó ambos molinos Raymond por molinos ACM con revestimiento cerámico, dimensionados para el mismo rendimiento. Se establecieron dos recetas de velocidad de clasificador validadas —una para el grado plástico y otra para el grado pintura—, lo que permite que la misma máquina produzca ambos productos con un procedimiento documentado de cambio de grado.
Resultados
• Energía específica: 68 kWh por tonelada en pintura D50 de 8 micras — reducción de 28%
• Coste anual de piezas de desgaste: reducido en 62% — Los revestimientos ACM se reemplazan anualmente frente a los juegos de rodillos/anillos trimestrales en los molinos Raymond.
• Tiempo de inactividad no planificado: reducido de 12-16 días al año a 3 días al año.
• Brillo: consistentemente superior a 96 GE en productos de pintura blanca; cero fallos de brillo en 12 meses posteriores a la puesta en marcha.
Flexibilidad de clasificación: se producen materiales para plásticos y para pintura en las mismas máquinas con cambios de velocidad del clasificador controlados por VFD.
ESTUDIO DE CASO 2
GCC de grado sellador: entrando en un mercado premium con ACM
La situación
Un procesador de piedra caliza producía caliza GCC de grado de construcción con un grado de brillo D97 de 80 a 120 micras en molinos Raymond para el mercado local de materiales de construcción. Un fabricante de selladores de la misma región adquiría caliza GCC blanca con un grado de brillo D50 de 6 micras y D97 de 18 micras de un proveedor extranjero debido a la falta de un productor local que cumpliera con las especificaciones. El fabricante de selladores contactó al procesador de piedra caliza para obtener suministro local, pero los molinos Raymond del procesador no tenían la capacidad técnica para alcanzar el grado de brillo D97 de 18 micras requerido.
La solución
El procesador instaló un único módulo EPIC Powder ACM con revestimiento cerámico, configurado según las especificaciones del sellador. Se realizó una prueba de producción bajo la supervisión del equipo de calidad del fabricante del sellador, y se enviaron muestras al laboratorio de recepción del fabricante para su aprobación.
Resultados
• D50: 6,1 micras, D97 17,4 micras — dentro de las especificaciones del fabricante del sellador en todos los lotes de prueba.
• Brillo: 96,8 GE — superior al mínimo de 96 GE para aplicaciones de selladores blancos
• Contenido de hierro: inferior a 15 ppm — dentro de las especificaciones de entrada del fabricante del sellador
• Precio del producto alcanzado: aproximadamente 3,8 veces el precio por tonelada de material de construcción; la inversión en ACM se recuperó en menos de 14 meses solo con el aumento del precio del producto.
Acuerdo de suministro: el fabricante de selladores cambió a un suministro local en dos ciclos de calificación de producción; posteriormente, el procesador agregó una segunda planta de procesamiento automatizado (ACM) para manejar el volumen adicional de sellador.
¿Está modernizando una línea de molienda en el CCG o ingresando a un segmento de mercado premium?
EPIC Powder Machinery puede auditar su molino Raymond actual, calcular el costo específico de energía y desgaste por tonelada en función de una configuración ACM para su alimentación de piedra caliza y D97 objetivo, y proporcionar un análisis de retorno de la inversión basado en su volumen de producción real y precios de mercado. También ofrecemos pruebas de molienda gratuitas con su piedra caliza en nuestras instalaciones de I+D.
Indíquenos el modelo actual de su molino Raymond, su material de alimentación, su D97 objetivo y el mercado al que se dirige (plásticos, pintura, papel, sellador), así como su volumen de producción anual.
Solicite una auditoría de procesos gratuita: www.nonmetallic-ore.com/contact
Descubra nuestra gama de materiales compuestos de aluminio (ACM) para el CCG: www.nonmetallic-ore.com
Preguntas frecuentes
¿A partir de qué grado de finura GCC un molino clasificador neumático resulta más económico que un molino Raymond?
El punto de cruce se sitúa aproximadamente entre 25 y 30 micras de D97. Con un D97 superior a 30 micras (aproximadamente 400 mallas), un molino Raymond con clasificador externo es una opción razonable para el carbonato de calcio. Opera dentro de su rango de eficiencia, el desgaste es manejable y la especificación del producto no requiere el control preciso de la distribución del tamaño de partícula (PSD) que solo proporciona un molino de bolas de amonio (ACM). Con un D97 inferior a 25 micras, el molino Raymond opera fuera de su rango de diseño eficiente: el rendimiento disminuye, la PSD del producto se amplía con una cola gruesa significativa y la energía específica aumenta bruscamente. Por debajo de 20 micras de D97, el molino Raymond no es viable en la práctica a escala de producción, independientemente de cómo esté configurado el clasificador externo.
El ACM se convierte en la única opción viable de molienda en seco. La rentabilidad también depende del valor del producto: incluso en el rango D97 de 25 a 35 micras, si el producto tiene un precio significativamente superior al del GCC de grado de construcción, el menor costo operativo y la mejor calidad del producto del ACM lo convierten en la mejor inversión a largo plazo.
¿Puede un productor de carbonato de calcio procesar varios grados de GCC en el mismo molino clasificador de aire?
Sí, esta es una de las ventajas prácticas del ACM sobre el molino Raymond para operaciones multigrado. La velocidad de la rueda clasificadora es el control principal para los productos D50 y D97, y se ajusta mediante un variador de frecuencia sin detener el molino. Un D97 de 25 micras para plásticos y un D97 de 15 micras para pinturas requieren ajustar la velocidad del clasificador, esperar a que el circuito alcance el estado estacionario, confirmar el nuevo D97 mediante muestreo PSD y liberar el producto al nuevo flujo de grado. Cada grado debe tener una receta de parámetros validada y documentada en el sistema de control para que el cambio sea reproducible y no dependa del operador. El ajuste de la presión del resorte o del espacio del molino Raymond no es lo suficientemente preciso como para reproducir de forma fiable los objetivos específicos de D97 entre ciclos de producción. Es una desventaja significativa para operaciones multigrado.
